建築/設備キット for 図脳RAPID Ver.4

図脳RAPIDシリーズの使いやすさに
建築設備製図機能が融合したオプションキット

2次元CAD「図脳RAPID」シリーズに建築・設備専用コマンドを
プラスして作業時間を大幅に短縮。

定価 16,500円(税込)
11,594(税込)
※上記価格は消費税10%を含んでおります。
建築・設備製図に便利なコマンドをプラスして製図作業時間を大幅短縮する
「図脳RAPID シリーズ」建築設備用オプションキットです。

特徴1建築平面図製図に最適化

通り芯の自動作図機能

スパンや本数を指定して通り芯を一括作図。通り記号の自動連番や、通り芯寸法の自動作図も可能です。

通り芯の自動作図機能ズーム

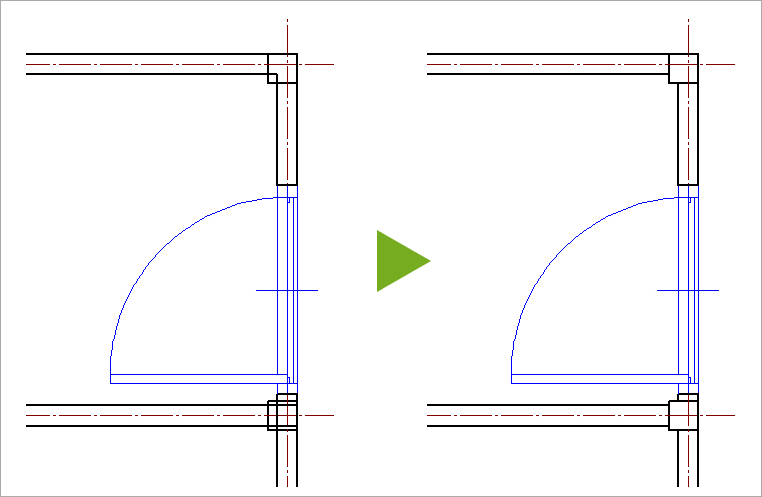

柱・壁、建具、階段の作図コマンド

柱や壁を簡単に作成する専用コマンドを搭載。柱・壁の重複部分の包絡処理も行えます。また、壁上の指定位置に幅、方向を指示し、窓や扉などの建具を自動で作図できます。建具の作図は、枠幅や額縁幅を指定できます。

柱・壁、建具、階段の作図コマンド

特徴2設備図製図に最適化

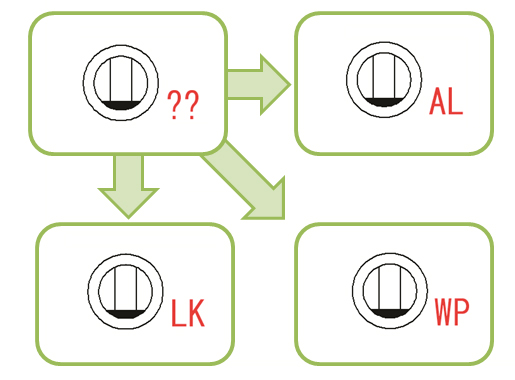

設備製図に便利なシンボル配置と結線機能

シンボルを部屋内に均等間隔で配置したり、壁に接するようにコンセントを配置するなど多彩なシンボル配置機能を搭載。
シンボル配置時に文字の内容を置き換えることも可能です。配置したシンボルの結線機能も搭載しています。

設備製図に便利なシンボル配置と結線機能

文字付部品配置時の自動連番機能

文字付きの部品を配置する際、数字を指定して自動的に連番で作図できます。番号付きの部品の配置を効率化します。
※本機能は、「図脳RAPIDPRO」へプラグインした場合のみご使用いただけます。

文字付部品配置時の自動連番機能

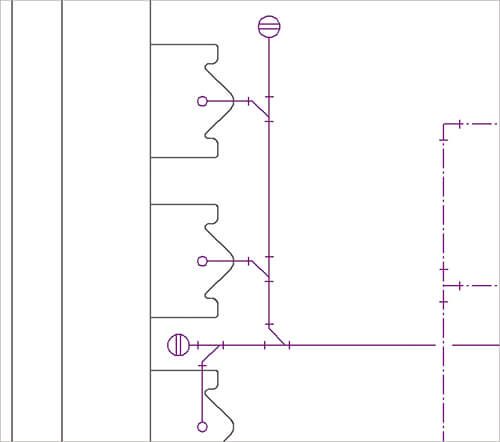

配管記号の一括作図機能

配管の継ぎ手記号の作図や、コーナー/分岐の処理をおこなえます。

配管記号の一括作図機能

製品情報

【建築/設備キット for 図脳RAPID Ver.4】

定価 16,500円(税込)
11,594(税込)
※上記価格は消費税10%を含んでおります。
※価格は予告なく変更する場合がありますのでご了承ください。
定 価 税込 16,500円
(本体 15,000円)
メーカー 株式会社フォトロン
JANコード 4935224922356
送 料 全国送料無料
(株)フォトロン公式ページ

関連製品価格

コーポレートライセンス製品

必要数のライセンス(使用権)をライセンス証書でご提供いたします。複数本ライセンスを低コストでご導入いただけます。 コーポレートライセンス製品のご購入に関しましては、こちらよりお問い合わせください。

  • ライセンス製品のご購入には、1本以上のパッケージ製品が必要です。
  • コーポレートライセンス製品には、インストール用DVD-ROM、マニュアルは同梱されておりません。
  • 学校・教育機関のお客様にはアカデミック版を別途ご用意しております。
[価格表示: 販売価格(税込) / 本体価格]
1本~5本6本~
11,550円(税込)10,500円別途お見積り

推奨動作環境

必要ソフトウェア 図脳RAPIDPRO21』もしくは『図脳RAPID21』がインストールされている環境。
※『図脳RAPIDPRO20』、『図脳RAPIDPRO19』、『図脳RAPID20』、『図脳RAPID19』がインストールされている環境にも対応しています。
その他 PCの動作環境は『図脳RAPIDPRO21』/『図脳RAPID21』に準じます。
※本製品はオプション製品です。動作には、上記「必要ソフトウエア」への組み込みが必要です。(単体でのご使用はできません)
