シビルキット for 図脳RAPIDPRO

図脳RAPIDPRO21の使いやすさに
土木製図機能が融合したオプションキット

2次元CAD「図脳RAPIDPRO21」に土木専用コマンドをプラスして
作業時間を大幅に短縮

定価 66,000円(税込)
57,750(税込)
※上記価格は消費税10%を含んでおります。
縦断図/横断図の作成機能、擁壁展開図の自動作成や豊富な面積計算と表作成機能で、
土木製図業務の効率を大幅に向上する「図脳RAPIDPRO21」のオプションキットです。

特徴1土木製図に欠かせない専用機能

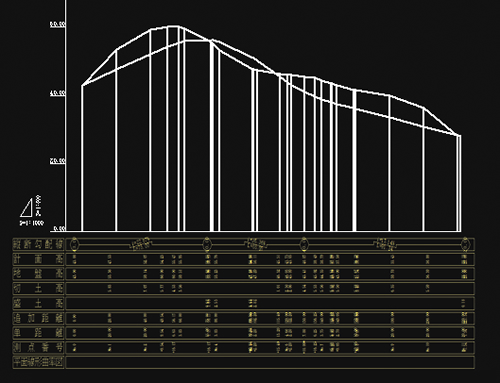

縦断図・横断図の自動作成に対応

表計算イメージで数値を入力すると、縦断図・横断図を自動作成できます。CSVファイルの入出力にも対応。縦断図用の旗揚げコマンドも搭載しています。

縦断図・横断図の自動作成に対応ズーム

擁壁展開図をワンコマンドで自動作成

諸元を入力すれば擁壁の展開図と数量計算表を自動作図します。作図方式はブロック式と重力式の2種類に対応。

擁壁展開図をワンコマンドで自動作成ズーム

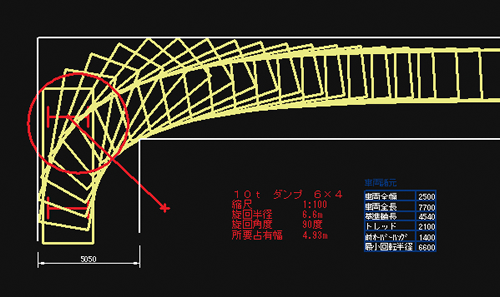

車輛旋回軌跡図コマンドで申請図面を素早く仕上げる

一覧から車両寸法を選択するだけの簡単操作で、車両旋回軌跡図を自動的に作図。短時間で特殊車両通行許可申請に必要な軌跡図の作図がおこなえます。車両データは道路構造令に適合しています。

車輛旋回軌跡図コマンドで申請図面を素早く仕上げるズーム

充実の求積図、面積表作成機能

座標、ヘロン、三斜、台形入力による求積図の作成や、面積計算、面積表を自動作図します。

充実の求積図、面積表作成機能ズーム

特徴2電子納品機能

A3サイズを超える大判サイズのラスタデータに対応

図面で支給された現況図からでもCADで製図がおこなえるように、スキャナから取り込んだTIFFファイルなどの大判ラスタを下絵として読み込めます。

SXF3.1の入力に対応

電子納品に必須のSXF(Ver.3.1)形式の入力に対応しています。SXF形式でのデータ受け取りの際にも、業務をスムーズに進めることができます。 ※SXF形式入力は、「図脳RAPIDPRO」に搭載している機能です。

CAD製図基準に対応した図面作成を支援

CAD製図基準に沿った図面作成を支援するコマンドや設定値を標準搭載しています。

・レイヤセットの自動設定/図面枠の生成
CAD製図基準にあわせたレイヤセットの自動設定や、図面枠の生成をおこなえます。

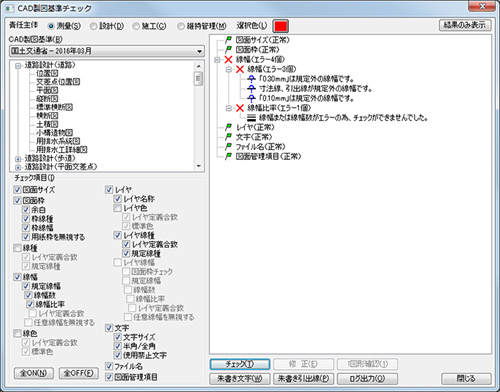

・CAD製図基準チェッカー
CAD製図基準に適合してるかどうかのチェックを一括でおこなう「CAD製図基準チェッカー」を標準搭載。適合していない箇所は自動修正機能で簡単に修正することができます。

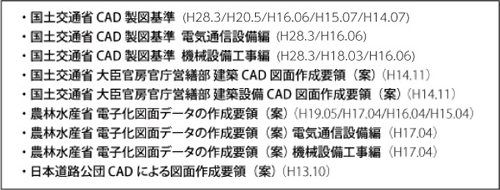

・国土交通省「CAD製図基準」など多くの納品基準に対応

CAD製図基準に対応した図面作成を支援ズーム
CAD製図基準に対応した図面作成を支援ズーム

製品情報

【シビルキット for 図脳RAPIDPRO】

定価 66,000円(税込)
57,750(税込)
※上記価格は消費税10%を含んでおります。
※価格は予告なく変更する場合がありますのでご了承ください。
定 価 税込 66,000円
(本体 60,000円)
メーカー 株式会社フォトロン
JANコード 4935224946185
送 料 全国送料無料
(株)フォトロン公式ページ

関連製品価格

コーポレートライセンス製品

必要数のライセンス(使用権)をライセンス証書でご提供いたします。複数本ライセンスを低コストでご導入いただけます。 コーポレートライセンス製品のご購入に関しましては、こちらよりお問い合わせください。

  • ライセンス製品のご購入には、1本以上のパッケージ製品が必要です。
  • コーポレートライセンス製品には、インストール用DVD-ROM、マニュアルは同梱されておりません。
[価格表示: 販売価格(税込) / 本体価格]
1本~10本11本~
46,200円(税込)42,000円別途お見積り

推奨動作環境

必要ソフトウェア 図脳RAPIDPRO21』がインストールされている環境。
※『図脳RAPIDPRO20』、『図脳RAPIDPRO19』がインストールされている環境にも対応しています。
その他 PCの動作環境は『図脳RAPIDPRO21』に準じます。
※大判ラスタ使用時は『図脳RAPIDPRO21』の動作環境より更にメモリが必要となる場合があります。
