メカニカルキット for 図脳RAPID Ver.4

図脳RAPIDシリーズの使いやすさに
機械製図機能が融合したオプションキット

2次元CAD「図脳RAPID」シリーズに機械・金型専用コマンドをプラスして
作業時間を短縮。

定価 33,000円(税込)
22,583(税込)
※上記価格は消費税10%を含んでおります。
中心線作図機能、JIS規格に対応したねじ穴作図機能の搭載や
付属のJIS機械パーツなど、機械製図に欠かせない専用機能で
機械製図業務の効率を大幅に向上します。

特徴1はめ合い・ネジ穴・JIS準拠記号作成

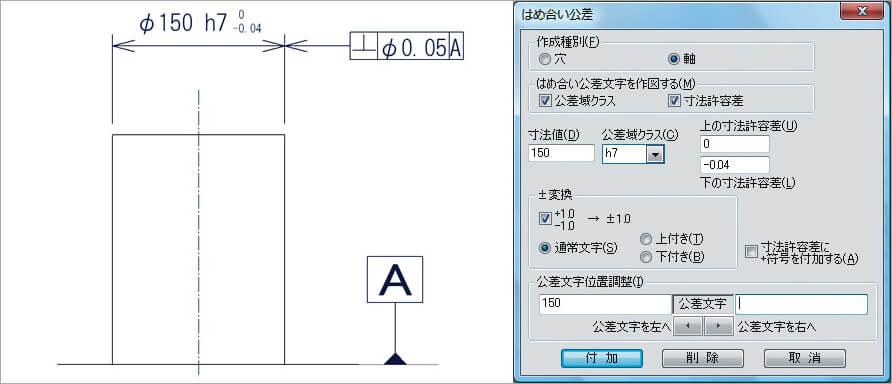

はめ合い公差の作図機能

軸や穴の径に合わせてJIS規格に準拠した表から公差域クラスを選択すれば、自動的にはめ合い公差を作図できます。

はめ合い公差の作図機能ズーム

JIS機械パーツを標準搭載

ねじ、ボルト・ナットなど、JISに準拠した機械パーツを標準搭載。部品登録済みなので、すぐに使用できます。

JIS機械パーツを標準搭載

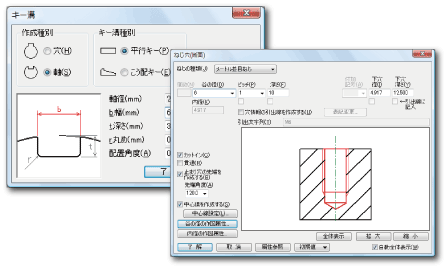

ねじ穴など機械製図特有形状の作図機能

メートル並目ねじなどのねじ穴や、深座ぐりなどの穴の平面/断面をJIS規格に合わせたパラメータを指示して自動作図できます。
また、長穴やキー溝、ポケットといった機械製図でよく使われる形状も、パラメータ指定で自動作図可能です。

ねじ穴など機械製図特有形状の作図機能ズーム

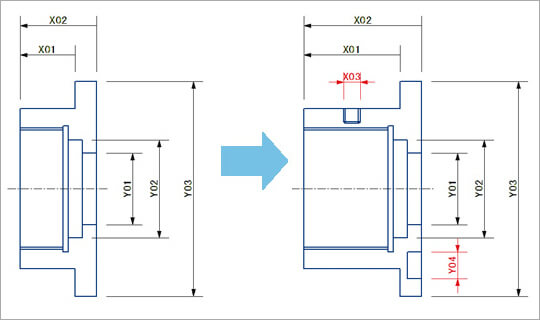

登録部品をより便利に活用

よく使用する登録部品をアイコン化することで、素早く呼び出せます。また、可変部品の再編集機能※で、一つの部品から多彩なバリエーションの部品を登録できます。
※図脳RAPIDPROインストール環境のみ

登録部品をより便利に活用

特徴2一括自動作図・特殊線種

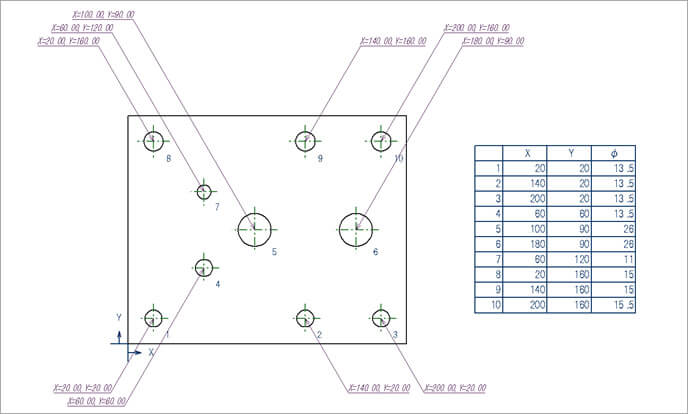

円の中心点座標を一括作図

選択した円の中心点座標を一括作図できます。円座標一覧表も同時に作図可能。取得した円座表はCSVで出力可能なので活用の幅が広がります。
また、複数の円を選択して一括で径を変更したり、オフセットして座グリを入れることもできます。

円の中心点座標を一括作図ズーム

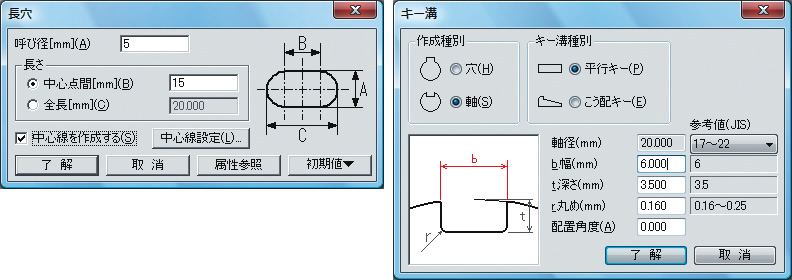

機械製図特有の形状も自動作図

長穴や、キー溝、ポケットといった機械製図でよく使われる形状をパラメータを指定して自動作図できます。

機械製図特有の形状も自動作図ズーム

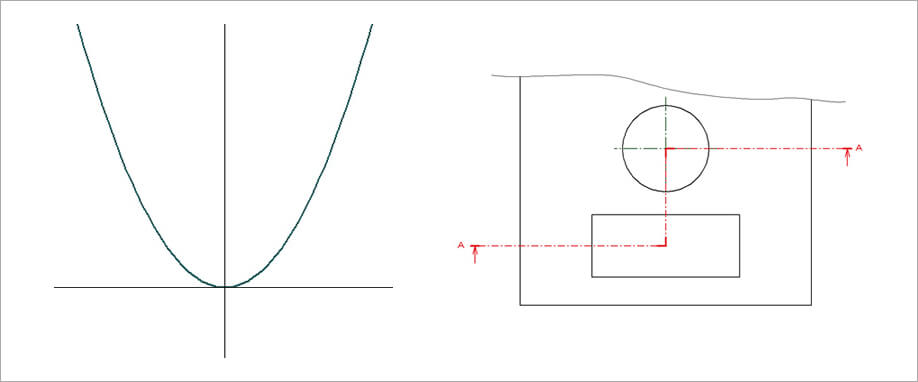

機械製図用の特殊線種

切断線や破断線、らせん、放物線、サイン曲線といった特殊線種を作図できます。
また、穴作図時に中心線を自動作図することもできます。中心線はレイヤや線種を固定できるので、レイヤ切り替えの手間を削減できます。

機械製図用の特殊線種

メカニカルキット for 図脳RAPID Ver.4 コマンド一覧

「図脳RAPIDPRO」に標準で搭載されています。
※1「図脳RAPIDPRO」へ組み込んだ場合の機能です。(図脳RAPIDに組み込んだ場合には使用できません)
※2「ナスカ・プロ」(株式会社ゴードーソリューション)をインストールした場合の機能です。

コマンド一覧

作図メニュー
  • 接続線(平行/垂直/角度/早退角度)
  • 曲線(放物線/サイン曲線)
  • 円/円弧(中心直径)
  • 円/円弧(中心線付)
  • 面指示記号
  • 幾何公差記号
  • データム記号
  • 溶接記号
  • 累進寸法(水平/垂直/斜め)
  • 寸法線/はめ合い公差
  • 勾配引出線
  • テーパ引出線
  • 引出風船一括
  • 可変部品編集 ※1
  • 部品原点編集
ファイルメニュー
  • IGES形式入力/出力
  • NC用データ出力
  • ナスカ・プロCAD形式出力 ※2
編集メニュー
  • ミラー複写(4面)
  • 一括コーナー処理
  • コーナー修正
  • 面取り/角丸め(異径)
設定メニュー
  • 部品配置ツール設定
メカニカルメニュー
  • 中心線(円/楕円)
  • 中心線(放射円/2線)
  • 中心線(閉図形)
  • 中心線付き図形(放射円)
  • 中心線設定
  • コーナー/ポケット処理
  • ねじ穴(平面/断面)
  • 穴(平面/断面)
  • 長穴
  • キー溝
  • 円座標一括
  • 円座標一覧表作成
  • 円座標設定
  • 破断線
  • 切断線
  • メカ線種設定
  • 円一括オフセット
  • 円一括拡縮
  • 角度変更
  • 螺旋(一様/対数)

製品情報

【メカニカルキット for 図脳RAPID Ver.4】

定価 33,000円(税込)
22,583(税込)
※上記価格は消費税10%を含んでおります。
※価格は予告なく変更する場合がありますのでご了承ください。
定 価 税込 33,000円
(本体 30,000円)
メーカー 株式会社フォトロン
JANコード 4935224912494
送 料 全国送料無料
(株)フォトロン公式ページ

関連製品価格

コーポレートライセンス製品

必要数のライセンス(使用権)をライセンス証書でご提供いたします。複数本ライセンスを低コストでご導入いただけます。 コーポレートライセンス製品のご購入に関しましては、こちらよりお問い合わせください。

  • ライセンス製品のご購入には、1本以上のパッケージ製品が必要です。
  • コーポレートライセンス製品には、インストール用DVD-ROM、マニュアルは同梱されておりません。
    マニュアルは、1部¥3,150(税込)にて販売しております。
  • 学校・教育機関のお客様にはアカデミック版を別途ご用意しております。
[価格表示: 販売価格(税込) / 本体価格]
1本~5本6本~
23,100円(税込)21,000円別途お見積り

推奨動作環境

必要ソフトウェア 図脳RAPIDPRO 20』もしくは『図脳RAPID 20』がインストールされている環境。
※『図脳RAPIDPRO 19』、『図脳RAPIDPRO 18』、『図脳RAPID 19』、『図脳RAPID 18』がインストールされている環境にも対応しています。
その他 PCの動作環境は『図脳RAPIDPRO 20』/『図脳RAPID 20』に準じます。
※本製品はオプション製品です。動作には、上記「必要ソフトウエア」への組み込みが必要です。(単体でのご使用はできません)
