設計者のヒラメキを図面に直結するダイレクト操作(PRO版のみ)

編集したい図形をクリックすると「図形プロパティ」から、長さや径などの寸法情報、線種や線色などの属性情報など図形のパラメータを直接変更できます。

選択した図形に表示されるハンドルを引っ張って図形の拡大／縮小や変形操作を実現。ハンドルをクリックすると数値入力によるサイズや座標の変更も可能。選択した状態で図形をマウスドラッグすれば移動や複写もおこなえます。

1つのファイルに複数枚の図面をレイアウト(PRO版のみ)

ベーシックレイアウトは1つの描画領域に複数の用紙エリアを設定し、複数の閑面を並べて配置したり、系統図のように複数ページにまたがって配置することができます。

ベーシックレイアウトは同じ作固画面に2枚の固面を並べて作図

拡張レイアウトは1枚の図面が書かれた描画領域を複数枚設定し、シートのように管理できます。

1つの作図画面に1つの図面をレイアウトする拡張レイアウト

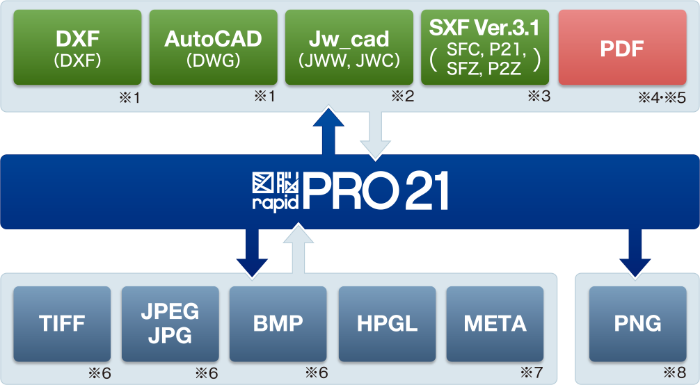

AutoCAD・Jw_cadはもちろんPDFやTIFFにも対応した幅広いデータ互換

AutoCAD (DWG形式）や、Jw_cad (JWW形式、JWC形式）、DXF、SXFなどの入出力に対応。Unicodeにも対応した互換性が図面のやり取りをスムーズにします。PDFやTIFF、METAなどCADデータではない図面データの入出力も搭載し、CADを介さない図面の利用にも効果を発揮します。

• ※1 AutoCAD2018（AC1032）相当
• ※2 Jw_cadVer.8相当
• ※3 出力はSXF Ver.3.0相当
• ※4 入力はAcrobat7～DC/2017（Windows版）から出力されたPDFをサポートしています。またセキュリティ付きのPDFは読み込めません
• ※5 PDFをCADデータとして読み込むにはベクトル情報が付いたPDFが必要です
• ※6 ラスタはモノクロのみの入力になります
• ※7 EMFは出力のみになります
• ※8 PNGは256色での出力になります

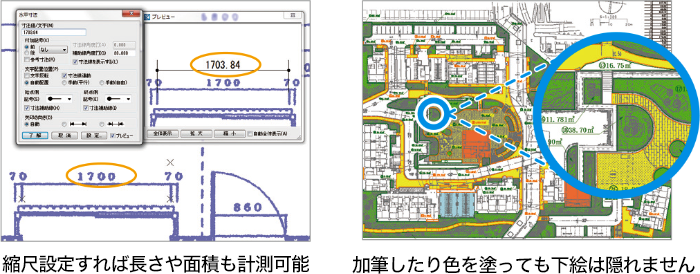

スキャンした紙図面や、デジタル化された過去の図面もCADで活用

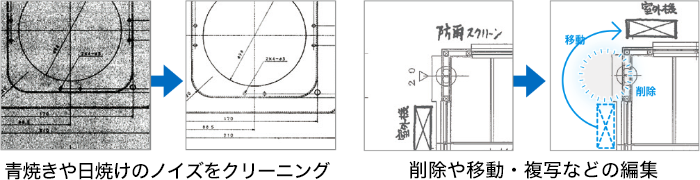

紙図面や地図をスキャンしてラスタデータとしてCADで加工できます。ラスタの図形の消去や移動はもちろん、CADによる加筆や色塗りも可能です。
※図脳RAPID21はA3サイズまで対応

2枚の図面の違いが簡単に分かる「図面比較」機能(PRO版のみ)

2枚の図面の相違点を、色を変えて表示するので、変更箇所が一目瞭然。今まで時間が掛かっていた検図作業を削減し、設計変更漏れをチェックできます。比較結果を保存・印刷して変更箇所の打合せ等に使用することも可能です。

訓練や技術伝承に！オペレーションの録画機能(PRO版のみ)

CADの操作画面を録画できます。熟練者のオペレーションを技術共有したり、新人研修の課題を添削したり、社内マニュアルを作ったり、さまざまに利用可能です。
